Описание
Инструкция по работе с кнопкой
1) Короткое нажатие кнопки — переключение функций экрана
2) Быстрый двойной клик — сброс ёмкости в ноль (мАч)
3) Тройной быстрый клик — сброс батареи (Вт·ч)
4) Четыре быстрых клика — сброс таймера текущей группы (00:00:00)
5) Пять быстрых кликов — смена номера группы хранения накопленных данных (NO.X)
6) Долгое нажатие кнопки — сброс ёмкости, мощности и времени текущей группы (мАч, Вт·ч, 00:00:00)
7) При коротком нажатии на интерфейсе системных настроек: долгое нажатие — вход в настройки, короткое нажатие — переключение между параметрами, долгое нажатие в нужном параметре — его активация. Когда номер параметра начинает мигать: двойной клик — увеличение значения, одиночный клик — уменьшение, долгое нажатие при изменении — непрерывное увеличение или уменьшение. После настройки появится надпись OK, система автоматически сохранит значение и через некоторое время выйдет из меню.
7.1 >32.0V (OVP / Защита от перенапряжения)
7.2 <0.00V (LVP / Защита от пониженного напряжения)
7.3 >8.00A (OPC / Защита от перегрузки по току)
7.4 Поворот экрана
7.5 Сброс настроек
7.6 Очистка данных
7.6 USB IAP / Обновление прошивки
7.7 Выход
8) При коротком нажатии на интерфейсе кривых: долгое нажатие — переключение скорости обновления кривой (0.5с, 1с, 2с, 5с), двойной клик — пауза/продолжение
Технические характеристики:
Диапазон измерения напряжения: 3.6В~32.0В, точность: 0.01В
Диапазон измерения тока: 0.00~5.10А, точность: 0.01А, максимальный ток: 6.5А
Накопленная ёмкость: 0~99999мАч, точность: 0.001Ач
Накопленная мощность: 0~999999мВт·ч, точность: 0.001Вт·ч
Диапазон измерения мощности: 000.00~150.00Вт, точность: 0.01Вт
Диапазон измерения импеданса: 1~999.9Ом, точность: 0.1Ом
Диапазон измерения температуры: 0~80°C, точность: 1°C
Диапазон таймера: 999 ч 59 мин 59 с, точность: 1с
Напряжение USB D+: 0В~2.999В, точность: 0.001В
Напряжение USB D-: 0В~2.999В, точность: 0.001В
Период обновления: 500 мс
Частота измерений: 0.5 раза/с
Режим сигнализации: подсказки на экране
Размер: 61мм x 68мм x 10.8мм
Собственное потребление: <0.02А
Рабочая температура: -10~+60°C
Рабочая влажность: 10~80%
Рабочее давление: 80~106кПа
Сертификаты: RoHS, CE
Технические улучшения от инженеров:
1) Используется зелёный USB-штекер и шунтирующий резистор с сопротивлением 1 мОм — поддерживается максимальный ток до 6.5А!
2) Улучшенный разъём USB-C с медными контактами — более плотное соединение и надёжные данные по току.
3) Добавлена функция поворота экрана на 180° — удобно при использовании зарядных устройств с перевёрнутым расположением.
4) Оптимизированный протокол PD совместим с зарядным устройством Apple 87Вт — поддерживает ACC-пин протокола PD с обеих сторон.
5) Поддержка OTG-протокола Type-C — функция OTG активируется вставкой переходника Android OTG в верхний левый угол.
6) Добавлены настройки защиты: от перенапряжения, пониженного напряжения и перегрузки по току — настройка через двойной или тройной клик.
7) Металлический шунт из манганина снижает сопротивление до <1мОм — практически не влияет на скорость зарядки, поддерживает быструю зарядку Huawei 4.5А.
8) Встроенный PD-протокол позволяет отображать холостую мощность умного зарядного устройства Type-C — удобно для тестирования (активируется через OTG-переходник Android с входом Micro USB).
9) Поддержка PD быстрой зарядки для iPhone X, 8/8P, MacBook — 29Вт: 5В/3А, 9В/3А, 12В/2.5А, 15В/2А.
10) Оптимизированы функции передачи данных: память при отключении питания, передача данных USB, протокол быстрой зарядки PD.
11) Распознавание быстрой зарядки охватывает практически все протоколы: QC2.0/QC3.0, Huawei FCP/SCP, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, Samsung AFC — подходит для Huawei и многих других брендов.
Комплект поставки:

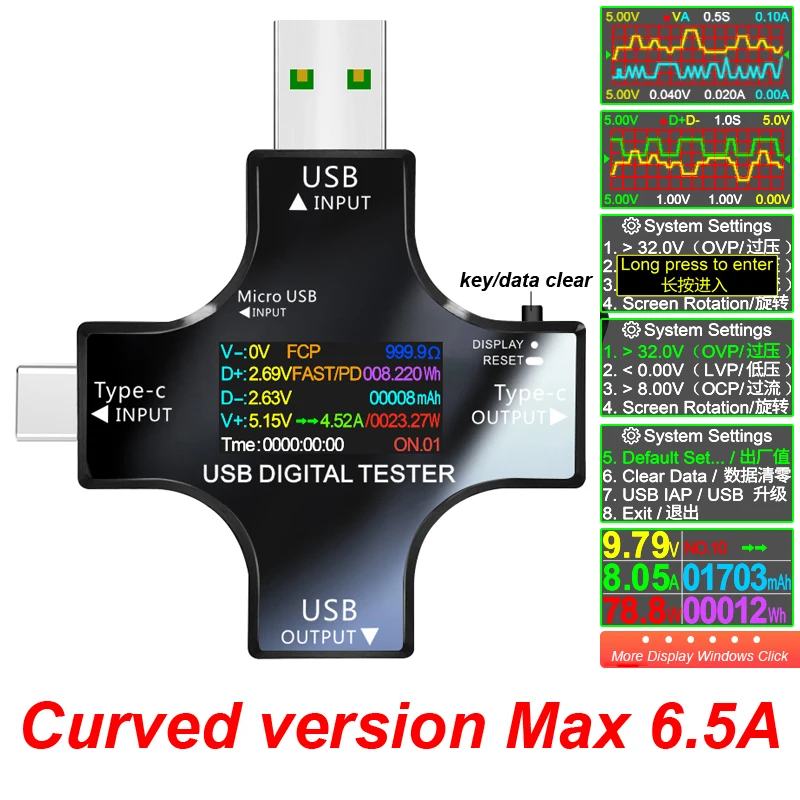

1 x Цветной TFT USB-тестер Type-C PD
